圓錐球磨機的工作原理和使用范圍

作者：紅星機器 發表于： 2010-12-29 08:40:16

楊帥軍老師 紅星技術工程師

獲取報價

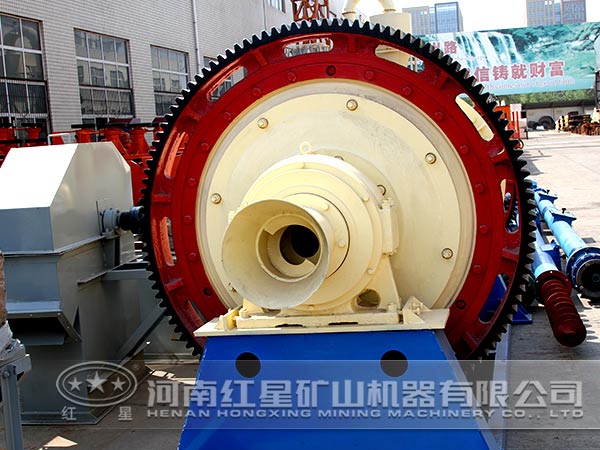

圓錐球磨機簡介

圓錐球磨機是選礦生產中常見的一種球磨機，圓錐球磨機改變了原有的磨機結構，使機體、底架一體化，圓錐球磨機安裝時可一次并放在基礎平面上，主軸承采用雙列調心滾子軸承，可降低能耗30%，提高細粒度、處理能量增加15~20%。

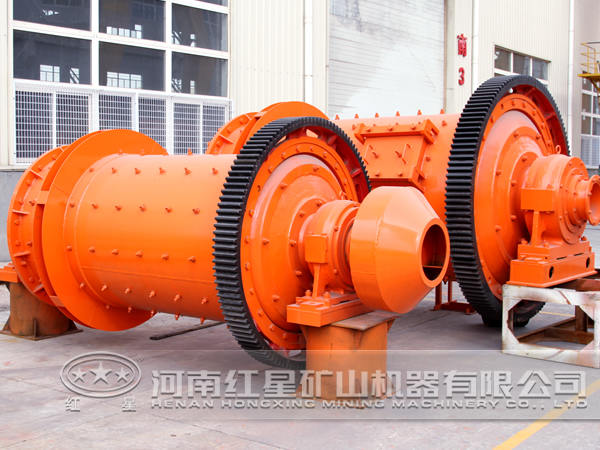

圓錐球磨機工作原理

圓錐球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型圓錐球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出。

圓錐球磨機應用范圍

圓錐球磨機是物料被破碎之后，再進行粉碎的關鍵設備。圓錐球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。圓錐球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。

圓錐球磨機的安裝

圓錐球磨機應安裝在牢固的混凝土基礎上。圓錐球磨機的基礎設計和施工請參看圓錐球磨機總裝圖和基礎圖。為了保證使用過程中圓錐球磨機各部件的位置精度不發生大的變化，圓錐球磨機的基礎應采用整塊式結構?；炷粱A(chǔ)耐壓強度達到75%以上后即可在上面安裝圓錐球磨機。在安裝之前應對基礎的質量進行檢驗，要求混凝土沒有影響強度的缺陷，預留孔的數量和位置符合要求，預留孔內無雜物和積水、無油污。采用“地線法”進行安裝作業時，在基礎上表面應預埋“中心標板”。安裝前基礎上畫出所有中心線并在“中心標板”上做出醒目的沖點標記，作為安裝時的中線基準。吊裝之前應對球磨機分部位進行驗收，發現問題及時處理。
