水泥回轉窯的常規測量項目

作者：紅星機器 發表于： 2012-03-09 08:22:13

楊帥軍老師 紅星技術工程師

獲取報價

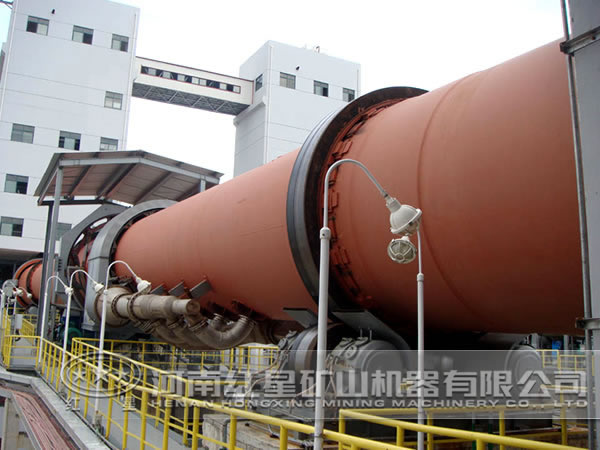

水泥回轉窯是水泥生產中的核心設備，窯的正常運裝對水泥生產有著重要的意義?；剞D(zhuǎn)窯屬于大直徑懸空回轉設備，長期處于運行狀態中，因此必須時常對其進行相關檢測。以便更好地了解水泥回轉窯的運轉狀況，及時采取措施對窯進行有效地維修和調整。回轉窯的測量項目包括以下幾種：

1.回轉窯軸線的測量

在諸多影響回轉窯正常運行的因素中，回轉窯筒體軸線是回轉窯的重要參數。正常的回轉窯軸線應該是一條直線，但是實際上，由于長期在惡劣環境里運轉，回轉窯的輪帶和托輪會發生相互磨損，加上回轉窯的基座發生沉降，回轉窯每一檔的位置必然會發生改變，從而影響軸線的直線度，如果回轉窯不在一條直線上運轉，反過來也會加劇輪帶與筒體之間的磨損，增大回轉窯運行的阻力，降低回轉窯的運轉率。這是一個惡性循環。

2.回轉窯托輪位置的測量

在回轉窯設備中，由托輪來支撐其筒體，因此筒體的位置也是由每一檔的托輪位置來確定的。如果回轉窯的軸線不在一條直線上，那么筒體每一檔的托輪位置必然也發生了改變，因此托輪位置的測量對于調整回轉窯的軸線有著重要的指導意義。

3.筒體與輪帶之間的測量

回轉窯的筒體與輪帶的熱膨脹系數不一樣，運行時筒體與輪帶同時受熱膨脹。在筒體與輪帶之間需要留一些空間防止筒體被輪帶綁死，因此在回轉窯設備中筒體與輪帶間會存在一定的間隙。筒體與輪帶之間的間隙一般在3mm左右，不能過大或過小。如果間隙過小輪帶會束縛住筒體，間隙過大，筒體的約束力減小，筒體會產生晃動。

4.輪帶直徑與托輪直徑的測量

通過測量輪帶直徑與托輪直徑可以了解設備的磨損情況，其直徑大小對于運行狀態下筒體的中心位置也有一定的影響。但是由于環境現場的限制，他們的直徑不可能進行直接測量。通常采用間接測量的方法。

5.大齒圈偏擺的測量

大齒圈是回轉窯的動力源裝置，如果他的運行狀況不好，必然會使窯的正常運行受到影響，大齒圈主要存在有徑向偏擺過大，產生周期性振動頂齒等問題，長期下去會發生齒輪斷裂等問題。
