立式?jīng)_擊破碎機的安裝說明

作者：紅星機器 發表于： 2010-12-14 16:55:08

楊帥軍老師 紅星技術工程師

獲取報價

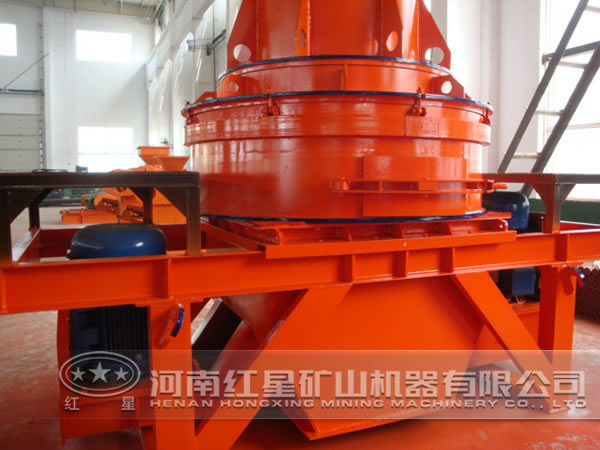

立式?jīng)_擊破碎機要安裝在混凝土基礎上或鋼結構基礎上，基礎應能承受4倍整機重量。破碎機安裝在廠房內作業時，盡量采用混凝土基礎，不要支架，以降低整機高度，節省安裝空間；破碎機安裝在露天作業時，可選用較高的鋼結構支架，提高破碎機高度以利于出料系統布置。安裝時應將破碎機調整水平，使破碎機主軸與水平面垂直。破碎機上方應設置起吊設備，其能力按破碎機的質量考慮，在破碎機上方應留有起吊空間，在破碎機一側留有適當空間，已備檢修時用。在立式?jīng)_擊破碎機安裝之前，應按照裝箱清單進行清點，檢查各部件在運輸過程中有無損傷之處，零部件及備件數量是否齊全。

當我們立式?jīng)_擊破碎機安裝固定好以后，開始對機器進行調整，在破碎機現場安裝就位后，我們?nèi)园匆筮M行檢查及試運轉。檢查潤滑油管是否連接可靠，在試運轉前應重新加一次油，加入3＃鋰基潤滑油脂或二硫化鉬（MoS2）潤滑脂，檢查各部件的連接件，應牢固可靠，仔細檢查葉輪上是否有異物，如有應及時清理及排除，檢查電動機接線是否正確，電壓是否正常（正常電壓380V）。在安裝傳動帶之前，先點動電動機，其旋向應與破碎機標牌方向一致（即從給料口看，葉輪逆時針方向轉動），若與標牌方向相反，應調整電動機接線，使其選項與破碎機標牌一致。對于雙電機驅動，主軸總成與兩側電機，分別用相同數量的V 帶相連，兩側V帶的拉緊力應調整到相同而且平直。經檢查無誤后，在移交生產之前，必須進行空負荷和負荷試車。

立式?jīng)_擊破碎機空負荷試運轉要做到一下幾點：

1、空負合試車時間為4h；

2、試車前用手扳動帶輪，應轉動靈活；

3、開車后，破碎機應運轉平穩，機體不應有劇烈振動，無異常噪音，否則，應停車檢查，并排除后再試車，直到正常；

4、試車時，軸承溫升不得超過45℃，或最高溫度不得超過75℃，否則，應停機對軸承進行清洗并調整間隙。

立式?jīng)_擊破碎機負荷試運轉要做到一下6點

1、負荷試運轉必須在空負荷試運轉合格后進行；

2、負荷試運轉時間為8～24h;

3、開車前必須在渦動破碎腔內堆積粒度不大于25㎜的物料，直到物料自流，形成礦石床層，堆積料應與被破碎料相同；

4、入料粒度嚴格按破碎機技術參數表要求的粒度范圍內進入，嚴禁大于規定物料粒度進入；

5、給料均勻連續，給料量達到PL立式?jīng)_擊破碎機的滿負荷為止；

6、軸承溫升不得超過45℃或最高溫度不得超過75℃,如超過應立即停車，并找出事故原因，排除后再行試車，直到合格。

立式?jīng)_擊破碎機安裝之前請詳細閱讀說明書，或者認真閱讀此文也可，避免在生產當中遇到不必要的麻煩。破碎機的初步操作一定讓生產廠家對操作工進行培訓，那樣可以事半功倍！
