立式雷蒙磨的運行形式與優勢

作者：紅星機器 發表于： 2012-05-31 09:38:28

楊帥軍老師 紅星技術工程師

獲取報價

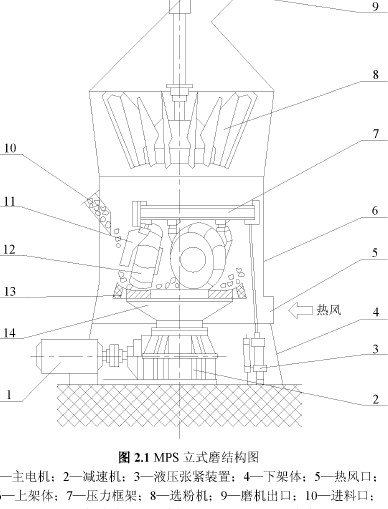

立式雷蒙磨利用料床粉磨原理粉磨物料，目前世界上立式雷蒙磨的主要品牌有：國外的萊歇磨、伯利休斯磨、MPS 磨、ATOX 磨、VR 磨等，國內的 HRM 磨、TRM磨、MLS 磨等。這些立式雷蒙磨的結構基本相似，立式雷蒙磨的主要部件有：主電機、主減速機、磨輥裝置（主要有圓柱輥、圓錐輥和胎形輥三種形式）、磨盤裝置、液力加載裝置、選粉裝置以及輔助裝置等。其中磨盤及在其上作相對運動的磨輥是立式雷蒙磨的主要工作部分。以德國非凡（Pfeiffer）公司生產的 MPS 磨為例，其結構示意圖如圖 2.1 所示。MPS 立式雷蒙磨主要部件有：三個胎形磨輥、溝槽形磨盤、選粉機、減速機、液壓張緊裝置以及壓力框架等。MPS 磨的磨輥軸與水平面有 12°的夾角，且三個磨輥由同一支架固定，并同時加壓。

MPS 立式雷蒙磨的運行形式如下：如圖 2.1 所示，工作時，需要粉磨的物料由進料口通過選粉機中央溜槽進入磨盤中心。主電機驅動減速機帶動磨盤旋轉，在旋轉的磨盤作用下，物料在磨盤上作螺旋運動，并進入磨盤與磨輥之間的粉磨區域。

三個磨輥在磨盤上物料摩擦力的作用下圍繞磨輥軸自轉，并驅動物料運動形成料層，在磨輥擠壓、研磨及物料間相互作用下，物料被粉碎。雷蒙磨磨輥的壓力主要來自自身的重力和液壓張緊裝置通過壓力框架向磨輥施加的壓力。粉磨后的物料在離心力的作用下到達磨盤邊緣，在風環處被從熱風口通入的熱風吹起。在高速上升氣流中的物料顆粒被懸浮烘干，少部分大塊物料在重力的作用下首先分離出來并落入磨盤繼續粉磨。其余物料被帶入立式雷蒙磨上部的選粉機中進行分離，合格的細粉隨上升氣流通過磨機出口被排出磨外并收集。粗粉則沿著上架體及選粉機內壁下落到磨盤重新粉磨，重復上述過程。

立式雷蒙磨具有如下優點：粉磨效率高、粉磨能耗低，與同規模產量的球磨機相比，節電 30%~50%；允許入磨物料粒度大；磨輥?zhàn)饔迷谖锪仙系牧梢匀藶榈剡M(jìn)行控制，確保物料及設備所受的力均勻穩定；烘干能力強；粉磨可控性好，物料在磨內停留時間僅 0.5~2min，磨內的合格產品能及時分離出來，避免了過粉磨現象；工藝流程簡單、占地面積和建筑面積?。辉胍舻?、揚塵少、操作環境清潔等。
