紅星反擊式破碎機是一種高產率的破碎機

作者：紅星機器 發表于： 2013-08-11 08:42:46

楊帥軍老師 紅星技術工程師

獲取報價

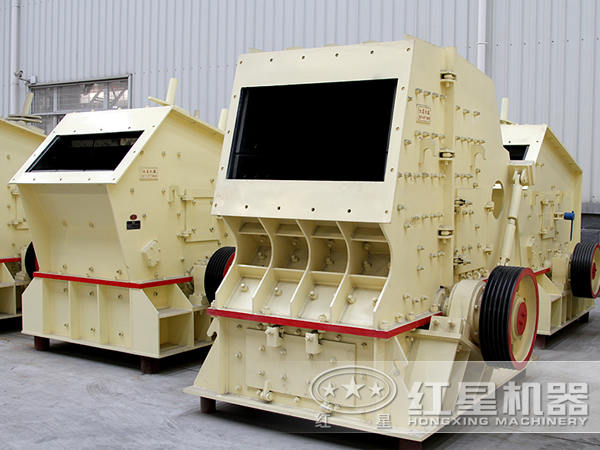

紅星反擊式破碎機是一種高產率的破碎機，目前國內水泥廠用的反擊式破碎機有單轉子和雙轉子兩種。兩者構造基本相同，所不同的是雙轉子多一套轉子與打擊板?，F(xiàn)在就以雙轉子反擊式破碎機為例，將其構造和安裝方法介紹如下：

1、雙轉子反擊式破碎機的兩個轉于分別由兩個電動機的三角皮帶帶動旋轉，兩個轉于平行排列。第一轉子高于第二轉子，一般是第一轉子與第二轉子中心聯線與水平線的夾角為12°。在第一轉子體上有四排打擊板，第二轉子體上有六排打擊板，打擊扳是用高錳鋼板制造。上機身內部安裝耐磨襯扳，在第一級轉子與第二級轉子之間，有將機身內部分割成兩個空間的分腔反擊扳。

2、每個空腔上部分別設有反擊扳，這些反擊板都是一端用懸掛軸鉸接在壁板上，另一端懸掛軸上聯接拉桿通到機身外，設有彈簧裝置，可以調節反擊板的傾斜角度。

3、在轉子下部設有勻整篦板，當物料粒度達到要求時，小塊物料由篦板排出，通過皮帶機運往碎石庫。

4、 雙轉子的傳動裝置是電動機、液力聯軸器、小皮帶輪，用三角皮帶帶動旋轉。電動機、液力聯軸器、小皮帶輪用兩個軸承支承在一個鑄鐵底座上，而底座是安裝在基礎上的鑄鐵滑道上，這樣可以調整皮帶的松緊程度。

鄭州紅星工程技術有限公司就已經將環保定位為產品研發的關鍵因素，其推出的石灰石破碎機、大型反擊破碎機等設備在研發過程中就堅持科技和環保理念，使設備在作業的過程中不僅電耗明顯降低，而且過粉率大大降低、噪音更小，很大程度降低粉塵污染和噪音污染，是真正的綠色高產破碎設備。
