球磨機有用功率與襯板提升條的關系分析

作者：紅星機器 發表于： 2014-03-10 08:30:15更新于： 2020-05-30 17:53:47

楊帥軍老師 紅星技術工程師

獲取報價

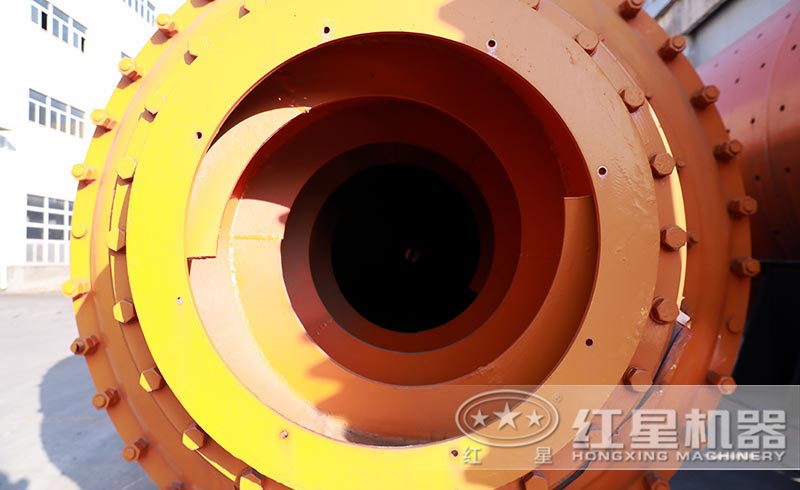

襯板是球磨機中重要的組成部件之一。除了細磨機通常使用光滑襯板外，大多數磨機使用的襯板都帶有提升條，其作用是提高介質的提升力，使介質達到一個較佳的提升效果。研究表明，襯板提升條對球磨機的有用功率有很大的影響，兩者之間的關系見下文詳細分析。

1）提升條數量對磨機有用功率的影響

根據不同提升條數球磨機的介質運動形態分析，提升條數量越多，被提升條提起的介質數量則越多，因此磨機對介質的提升效果越好，破碎礦料的效果越好。而當采用平襯板（即沒有提升條）時，球與襯板間則存在較大的相對滾動，當球球上升到較高位置時，鋼球表現為瀉落。

襯板的長度、寬度及磨球的直徑不同時，所需提升條的數量則不同，因此提升條的數量應根據球磨機的規格和類型來選取。

2）提升條高度對磨機有用功率的影響

提升條高度的增加有利于提高磨機對介質的提升效果。在確定提升條高度時，提升條高度應與鋼球直徑相匹配，同時也應考慮鑄造工藝、生產成本及磨損等因素。建議提升條高度采用1~3倍磨料或介質的平均半徑。

3）提升條形狀對磨機有用功率的影響

提升條的幾何形狀對磨機效率及其自身的磨損影響較大。合理的提升條結構，能將磨礦介質提升到理想的高度。目前生產中所使用的磨機，只有細磨機使用平襯板，其他磨機都選帶有一定角度的提升條。具有一定角度的提升條可以更好地提高介質提升力及磨礦效率，并減少研磨死角，防止襯板斷裂。
