水泥生產工藝流程中，破碎是重要的環節，尤其是現代水泥生產一般都是采用石灰石作為原料，石灰石硬度較高，需要采用合適的石灰石破碎機才能實現對物料的高產破碎，本文就石灰石破碎機進行系統介紹。

石灰石是生產水泥用量大的原料，開采后的粒度較大，硬度較高，因此石灰石的破碎在水泥廠的物料破碎中占有比較重要的地位。

石灰石破碎機

單段錘式破碎機是石灰石破碎的主要設備，該機用于破碎一般的脆性礦石，如石灰石、泥質粉砂巖、頁巖、石裔和煤等，也適合破碎石灰石和黏土的混合料，具有入料粒度大、破碎比大的特點，可將大塊原礦石一次破碎到符合人磨粒度，使生產系統簡化。操作簡單，維修方便，改善了工人的勞動強度。只要礦石的物理性質適合，大型礦山選用該破碎設備是比較經濟可靠的。

工作原理

主電動機通過V帶帶動裝有大帶輪的轉子，礦石用重型給料設備喂入破碎機的進料口，礦石落到帶有減震裝置的給料輥上，兩個同向回轉的給料輥將礦石送人髙速旋轉的轉子上，錘頭以較髙的線速度打擊礦石，同時擊碎或拋起料塊。被拋起的料塊撞擊到反擊板上或自相碰撞而再次破碎，然后被錘頭帶入破碎板和篦子工作區繼續受到打擊和粉碎，直到小于篦縫尺寸時從機腔下部排出。

結構組成

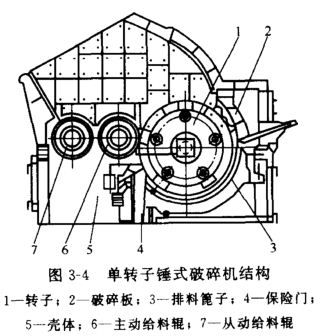

轉子錘式破碎機的主要結構由轉子、破碎板、排料篦子、保險門、給料輥、殼體和驅動部分等部件組。見圖3-4。

1、轉子和軸承部。轉子是破碎機的核心。它由錘盤、端盤、錘頭、鏈軸、主軸、大帶輪等組成。軸承部由軸承及軸承座組成。錘盤和端盤通過平鍵固定在主軸上。具有較髙的抗磨損和耐沖擊性能，錘頭一邊磨損之后可以換邊使用。

2、破碎板。破碎板位于轉子的正前方水平中心線上，由破碎板體上裝若干齒板而成齒板與轉子外延形成夾角，增加了對礦石的沖擊剪切作用。它的上端鉸接在殼體上部，下端用兩個調整裝置調節破碎板與轉子工作圓之間的間隙，以保證進入排料帶的物料粒度。通常此間隙25-35mm，齒板磨損后要及時調整，齒板由耐磨合金材料制成。

3、排料篦子排料篦子由若干塊篦子板組成。篦子板由耐磨合金材料繞鑄制成。

4、保險門。保險門鉸接在排料篦子后部的下殼體上，在平衡塊的作用下，既能阻止未被破碎的礦石溢出，又能將誤人機內的鐵件和金屬等在離心力作用下迅速推開保險門順利排出。隨后自動閉合，不必為此專門停機。保險門為可調機構，當調節排料篦子時，保險門也需相應調整。

5、給料輥驅動裝置。硬齒面行星減速器懸掛在主動給料輥的軸頭上，電動機經V帶帶動減速器使主動給料輥轉動，減速器自帶外循環潤滑站。主動給料輥另一軸頭裝有鏈輪，以鏈條帶動從動給料棍。

性能特點

1、適用于多雨、料濕、含土量大的工作條件，由于它具有特殊的結構，使得破碎較黏物料時消除了堵塞黏附之患；

2、雙重過鐵保護裝置，可將混入機內的鏟齒、鉆頭、鐵錘等金屬異物自動反彈回給料輥或排出機外，不必為此停機，工作安全可靠；

3、兩個同向異速給料輥向破碎機轉子進行全寬度喂料，減輕了礦石對轉子不必要的負載和沖擊，使轉子運轉更為平穩，電耗低，錘頭、篦子等易損件壽命長。

破碎過程要比粉磨過程經濟而方便，合理選擇破碎設備和粉磨設備非常重要。在物料進入粉磨設備前，盡可能將大塊物料破碎到細小、均勻的粒度，以減輕粉磨設備的負荷，提髙磨機的產量。物料破碎后，可減少在運輸和貯存過程中不同粒度物料的分離現象，有利于制得成分均勻的生料，提高配料的準確性。以上對石灰石破碎機的介紹能夠幫助用戶更加了解該設備，目前我公司經技術升級之后，已經研發出精細化錘式破碎機，性能優勢更加突出，歡迎前來咨詢選購設備。
