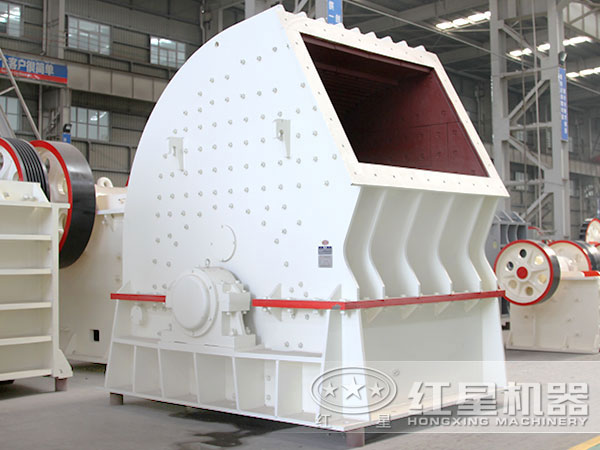

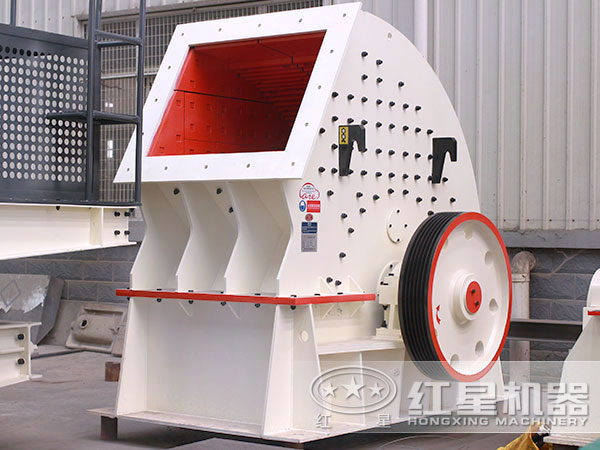

環錘式破碎機介紹

環錘式破碎機經高速轉動的錘體與物料碰撞破碎物料，它具有結構簡單，破碎比大，生產效率高等特點，可作干、濕兩種形式破碎，環錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等部門對中等硬度及脆性物料進行細碎。環錘式破碎機可根據用戶要求調整蓖條間隙，改變出料粒度，以滿足不同用戶的不同需求。

環錘式破碎機是一種帶有環錘的沖擊轉子式破碎機，物料進入破碎機后，首先受到隨轉子高速旋轉的環錘的沖擊作用而破碎，被破碎的物料同時從環錘外獲得動能，高速度地沖向破碎板。受到第二次破碎，然后落到篩板上，受到環錘的剪切、擠壓、研磨以及物料之間的相互碰撞作用進一步破碎，并透過篩孔排出。不能破碎的雜物則進入金屬收集器，定期清除。PCH型環錘式破碎機，適用于破碎各種脆性物料，如煤矸石、焦炭、爐渣、紅砂巖、頁巖、疏松石灰石等。物料的抗壓強度不超過100Mpa，表面水分不大于15%。

重錘式破碎機概況

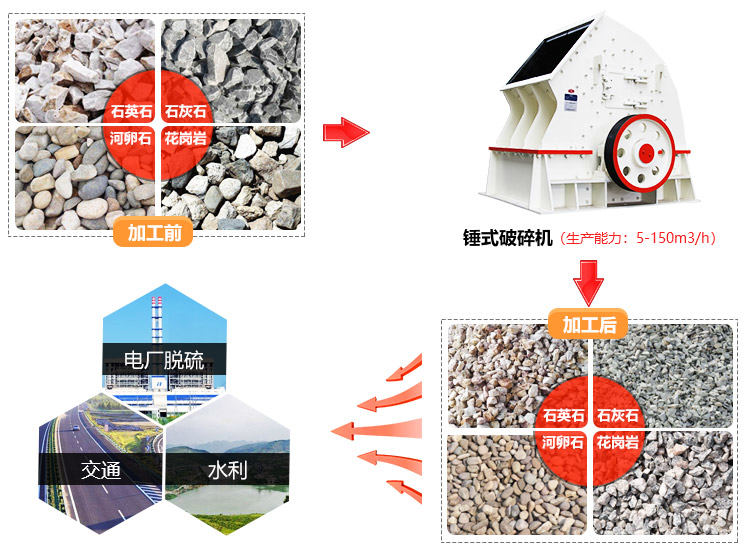

重錘式破碎機又名環錘式破碎機，簡稱重錘破，主要適用于破碎各種脆性材料的礦物。被破碎物料為煤、鹽、白亞、石膏、明礬、磚、瓦、石灰石等；第二種是沖擊式破碎機：又稱制砂機，廣泛適用于各種巖石、磨料、耐火材料、水泥熟料、石英石、鐵礦石、混凝土骨料等多種硬、脆物料的中碎、細碎（制砂粒）。重錘式破碎機適用于在水泥，化工，電力，冶金等工業部門破碎中等硬度的物料，如石灰石，爐渣，焦碳，煤等物料的中碎，細碎作業。

環錘式破碎機與其他破碎機相比具有哪些優越性

環錘式破碎機具有破碎比大、產品粒度平均、結構簡樸、工作可靠、維修利便、運營用度經濟等特點。環錘式破碎機優化的腔體幾何形狀，進料口直接面對轉子，破碎腔大，可以容納大塊，有充分的空間讓石頭與石頭相互碰撞，產能更高，并且兩個反擊板的位置和角度都采用液壓控制調整，使用非常方便。

1、載荷超過26.5X103kg時，工作缸開始縮回(其反應敏捷度由節流閥調節)，動作閥開始泄油，壓力表讀數為15.1 MPa，測得活塞桿推力不超過26.7X103ke，可確保機器限制在所設計的破碎力之內；

2、載荷在26.5X103kg以下以任何方式變化，壓力表瀆數保持在15 Mh，工作缸保持其設定位置不變，動作閥不動作，并測得活塞桿推力為26.5lXl03kg；

我們對該液壓過載保護系統進行了模擬實驗，工作缸為直徑150 mm高壓缸，柱塞式噴油泵注油調節范圍為0~1.5 mL／次，通過油壓調節裝置調節螺母使油壓保持在15 MPa。假如破碎腔中進入非破碎物出產的“產品”分歧格，可由輔助裝置剔除；

3、過載保護 當環錘式破碎機破碎腔進入非破碎物體時，破碎力增大，此時重錘式破碎機推力板作用在工作缸上的壓力高于液壓缸所能提供的推力，于作缸高壓油腔中油壓瞬時升高，節流閥使動作閥動作，系統(液壓缸)泄油，限制推力板推力(即破碎力)而保護機器；

4、正常工作 正常工作時，重錘破推力板作用在工作缸上的壓力低于液壓缸推力，動作閥處于上極限位置，推力板不產生移動，破碎機正常破碎物料。

重錘式破碎機的工作原理

電動機帶動重錘式破碎機（環錘式破碎機）轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，通過篩板排出機外。
