錘式破碎機在生產中出現的幾個問題及改進方法

作者：紅星機器 發表于： 2014-02-17 08:37:10

楊帥軍老師 紅星技術工程師

獲取報價

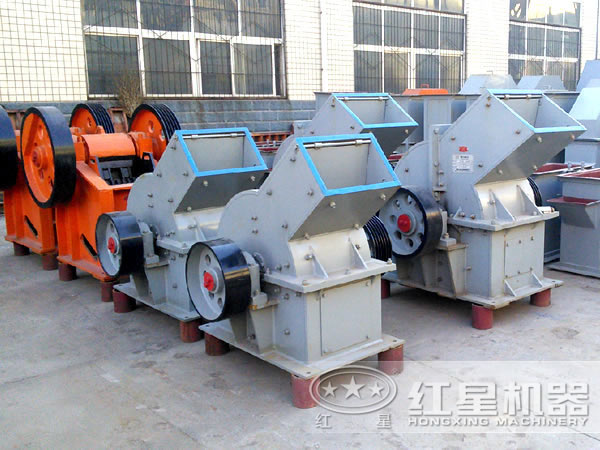

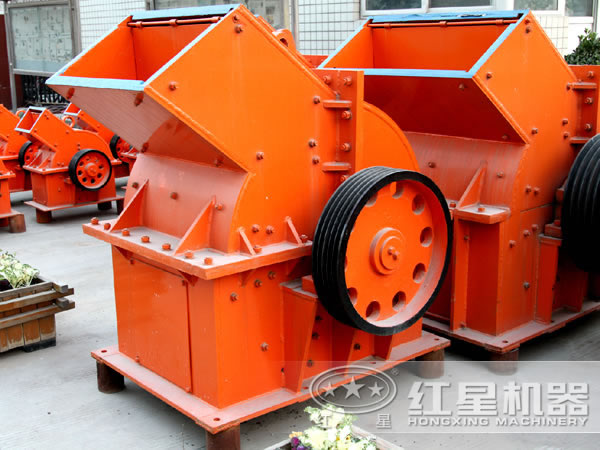

錘式破碎機是一種應用非常廣泛的破碎設備，其主要工作部件為帶有錘頭的轉子，轉子由主軸、圓盤、銷軸、錘柄和錘頭組成。PCD-1212型單轉子、多排、不可逆錘式破碎機是一種常見的錘式破碎機。由于錘式破碎機結構設計中存在的不足，在生產中會經常出現一些問題，下面是錘式破碎機在生產中出現的幾個問題及改進方法。

生產中出現的問題

1）在實際應用中，機體外的調節絲杠無法調節篩板橫梁。原因：一是弧形篩板與機體兩側間距過小，而是篩板上面的機體壁上安裝有厚度為30mm的襯板。

2）圓盤間距小于錘柄厚度，造成錘頭卡在圓盤間。而破碎腔內空間狹小，無法使用手錘或大錘將其擊打出來，只能被迫將機蓋吊去，再設法將錘柄取出，給生產帶來很大影響。

3）錘柄材質強度不足，在運轉中折斷，導致其他很多錘柄折斷，篩板破損，打擊板、反擊板破碎，造成重大機械事故。

改進方法

1）將弧形篩板架的寬度由原1438mm改為1400mm，即與機體兩側各有20mm的縫隙，同樣篩板長度減至1410mm，即與機體兩側各有15mm的縫隙。改進后，篩板與機體兩側不再堆積、充塞物料，這樣調節絲杠很容易地隨時調節篩板橫梁，使錘頭與篩板保證合適的距離。

2）將錘柄安裝錘頭處的寬度由原125mm改為150mm，這樣錘柄不可能再被圓盤卡住。并且將錘柄由鑄造工藝改為鍛造加工，避免因鑄造存在的缺陷。打擊板、反擊板的材質由原合金白口鑄鐵改為ZGMn13。

改進前打擊板、反擊板幾乎每月都有裂紋或斷邊角，經常造成事故。改進后反擊板、打擊板很少出現裂紋，并且磨損也很少。
